单级单吸卧式离心泵系列-云南热派节能设备有限公司

产品详情

卧式单级单吸离心泵是在参照本公司IS系列立式离心泵基础上改进设计而成，其性能参数等同于IS系列泵。并严格按照国际标准ISO2858和国家管道离心泵标准JB/T6878-2006进行设计制造。卧式离心泵水力模型，材料适用合理，整机性能更稳定，是IS型泵、ISG型泵的更新一代产品。

水泵流量范围1.5~1200m3/H，水泵扬程范围8~150m，分基本型、扩流型、A、B、C切割型等多种规格。根据流体介质和温度不同，设计制造成同性能参数的ALWR型热水泵、ALWH型化工泵、ALWY型油泵和ALWHY型卧式防爆化工泵系列产品。

工作条件

1、卧式单级离心泵系统最高工作压力≤1.6Mpa，即吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa，订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、卧式单级离心泵环境温度＜40℃，相对湿度＜95%。

3、卧式单级离心泵所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度＜0.2mm。

注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

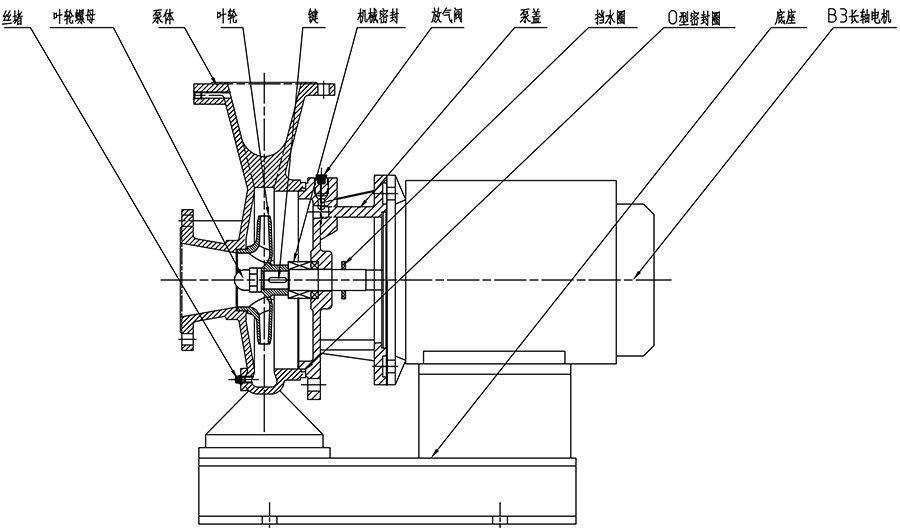

产品结构

单级单吸卧式离心泵ALW型系列

产品规格

81	65-250A	23.4	70	2900	11
82	65-250B	21.6	60	2900	11
83	65-315	25	125	2900	30
84	65-315A	23.7	113	2900	22
85	65-315B	22.5	101	2900	18.5
86	65-315C	20.6	85	2900	18.5
87	65-100(I)	50	12.5	2900	3
88	65-100(I)A	44.7	10	2900	2.2
89	65-125(I)	50	20	2900	5.5
90	65-125(I)A	45	16	2900	4
91	65-160(I)	50	32	2900	7.5
92	65-160(I)A	46.7	28	2900	7.5
93	65-160(I)B	43.3	24	2900	5.5
94	65-200(I)	50	50	2900	15
95	65-200(I)A	47	44	2900	11
96	65-200(I)B	43.5	38	2900	7.5
97	65-250(I)	50	80	2900	22
98	65-250(I)A	46.7	70	2900	18.5
99	65-250(I)B	43.3	60	2900	15
100	65-315(I)	50	125	2900	37
101	65-315(I)A	46.5	110	2900	30
102	65-315(I)B	44.5	100	2900	30
103	65-315(I)C	41	85	2900	22
104	80-100	50	12.5	2900	3
105	80-100A	44.7	10	2900	2.2
106	80-125	50	20	2900	5.5
107	80-125A	45	16	2900	4
108	80-160	50	32	2900	7.5
109	80-160A	46.7	28	2900	7.5
110	80-160B	43.3	24	2900	5.5
111	80-200	50	50	2900	15
112	80-200A	47	44	2900	11
113	80-200B	43.5	38	2900	7.5
114	80-250	50	80	2900	22
115	80-250A	46.7	70	2900	18.5
116	80-250B	43.3	60	2900	15
117	80-315	50	125	2900	37
118	80-315A	46.5	110	2900	30
119	80-315B	44.5	100	2900	30
120	80-315C	41	85	2900	22
121	80-350	50	150	2900	55
122	80-350A	44	142	2900	45
123	80-350B	40	135	2900	37
124	80-100(I)	100	12.5	2900	5.5
125	80-100(I)A	89	10	2900	4
126	80-125(I)	100	20	2900	11
127	80-125(I)A	89	16	2900	7.5
128	80-160(I)	100	32	2900	15
129	80-160(I)A	93.5	28	2900	11
130	80-160(I)B	86.6	24	2900	11
131	80-200(I)	100	50	2900	22
132	80-200(I)A	93.5	44	2900	18.5
133	80-200(I)B	87	38	2900	15
134	80-250(I)	100	80	2900	37
135	80-250(I)A	93.5	70	2900	30
136	80-250(I)B	87	60	2900	30
137	80-315(I)	100	125	2900	75
138	80-315(I)A	95	113	2900	55
139	80-315(I)B	90	101	2900	45
140	80-315(I)C	82	85	2900	37
141	100-100	100	12.5	2900	5.5
142	100-100A	89	10	2900	4
143	100-125	100	20	2900	11
144	100-125A	89	16	2900	7.5
145	100-160	100	32	2900	15
146	100-160A	93.5	28	2900	11
147	100-160B	86.6	24	2900	11
148	100-200	100	50	2900	22
149	100-200A	93.5	44	2900	18.5
150	100-200B	87	38	2900	15
151	100-250	100	80	2900	37
152	100-250A	93.5	70	2900	30
153	100-250B	87	60	2900	30
154	100-315	100	125	2900	75
155	100-315A	95	113	2900	55
156	100-315B	90	101	2900	45
157	100-315C	82	85	2900	37
158	100-350	100	150	2900	90
159	100-350A	87	142	2900	75
160	100-350B	82	135	2900	55
161	100-100(I)	160	12.5	2900	11
162	100-125(I)	160	20	2900	15
163	100-125(I)A	140	17	2900	11
164	100-160(I)	160	32	2900	22
165	100-160(I)A	140	28	2900	18.5
166	100-200(I)	160	50	2900	37
167	100-200(I)A	140	45	2900	30
168	100-200(I)B	100	40	2900	22
169	100-250(I)	160	80	2900	55
170	100-250(I)A	140	72	2900	45
171	100-250(I)B	100	65	2900	37
172	125-100	160	12.5	2900	11
173	125-100A	143	10	2900	7.5
174	125-125	160	20	2900	15
175	125-125A	143	16	2900	11
176	125-160	160	32	2900	22
177	125-160A	150	28	2900	18.5
178	125-160B	138	24	2900	15
179	125-200	160	50	2900	37
180	125-200A	150	44	2900	30
181	125-200B	138	37.5	2900	22
182	125-250	160	80	2900	55
183	125-250A	150	70	2900	45
184	125-250B	138	60	2900	37
185	125-315	160	125	2900	90
186	125-315A	150	110	2900	75
187	125-315B	143	100	2900	75
188	125-315C	134	88	2900	55
189	150-125	160	20	2900	15
190	150-125A	150	16	2900	11
191	150-160	160	32	2900	22
192	150-160A	150	28	2900	18.5
193	150-160B	140	24	2900	15
194	150-200	160	50	2900	37
195	150-200A	150	44	2900	30
196	150-200B	138	37.5	2900	22
197	150-250	200	80	2900	75
198	150-250A	184.4	70	2900	55
199	150-250B	167	60	2900	45
200	150-315	200	125	2900	110
201	150-315A	187	110	2900	90
202	150-315B	173	95	2900	75
203	150-350	160	150	2900	110
204	150-350A	150	142	2900	90
205	150-350B	140	101	2900	75
206	150-250(I)	200	80	2900	75
207	150-250(I)A	187	70	2900	55
208	150-250(I)B	173	60	2900	45
209	150-315(I)	200	125	2900	110
210	150-315(I)A	187	110	2900	90
211	150-315(I)B	173	95	2900	75
212	40-200	3.2	12.5	1450	0.75
213	40-250	3.2	20	1450	1.1
214	40-250A	3	17.5	1450	0.75
215	40-250B	2.8	15	1450	0.75
216	40-160(I)	6.3	8	1450	0.75
217	40-200(I)	6.3	12.5	1450	0.75
218	40-200(I)A	5.5	9.5	1450	0.75
219	40-250(I)	6.3	20	1450	1.5
220	40-250(I)A	5.8	17.5	1450	1.1
221	40-250(I)B	5.4	15	1450	0.75
222	50-160	6.3	8	1450	0.75
223	50-200	6.3	12.5	1450	0.75
224	50-200A	5.5	9.5	1450	0.75
225	50-250	6.3	20	1450	1.5
226	50-250A	5.8	17.5	1450	1.1
227	50-250B	5.4	15	1450	0.75
228	50-125(I)	12.5	5	1450	0.75
229	50-160(I)	12.5	8	1450	0.75
230	50-160(I)A	10.8	6	1450	0.75
231	50-200(I)	12.5	12.5	1450	1.1
232	50-200(I)A	11.8	11	1450	0.75
233	50-250(I)	12.5	20	1450	2.2
234	50-250(I)A	11.7	17.6	1450	1.5
235	50-250(I)B	10.8	15	1450	1.1
236	50-315(I)	12.5	32	1450	4
237	50-315(I)A	11.7	28	1450	4
238	50-315(I)B	11.3	25	1450	3
239	65-125	12.5	5	1450	0.75
240	65-160	12.5	8	1450	0.75
241	65-160A	10.8	6	1450	0.75
242	65-200	12.5	12.5	1450	1.1
243	65-200A	11.8	11	1450	0.75
244	65-250	12.5	20	1450	2.2
245	65-250A	11.7	17.6	1450	1.5
246	65-250B	10.2	15	1450	1.1
247	65-315	12.5	32	1450	4
248	65-315A	11.7	28	1450	4
249	65-315B	10.1	21	1450	3
250	65-100(I)	25	3	1450	0.75
251	65-125(I)	25	5	1450	0.75
252	65-125(I)A	21.8	3.8	1450	0.75
253	65-160(I)	25	8	1450	1.1
254	65-160(I)A	21.6	6	1450	0.75
255	65-200(I)	25	12.5	1450	2.2
256	65-200(I)A	23.3	11	1450	1.5
257	65-250(I)	25	20	1450	3
258	65-250(I)A	23.4	17.5	1450	3
259	65-250(I)B	21.7	15	1450	2.2
260	65-315(I)	25	32	1450	5.5
261	65-315(I)A	23	27.9	1450	4
262	65-315(I)B	20.2	21	1450	4
263	80-100	25	3	1450	0.75
264	80-125	25	5	1450	0.75
265	80-125A	21.8	3.8	1450	0.75
266	80-160	25	8	1450	1.1
267	80-160A	21.6	6	1450	0.75
268	80-200	25	12.5	1450	2.2
269	80-200A	23.3	10.9	1450	1.5
270	80-250	25	20	1450	3
271	80-250A	23	17.5	1450	3
272	80-250B	21.7	15	1450	2.2
273	80-315	25	32	1450	5.5
274	80-315A	23	27.9	1450	4
275	80-315B	22.3	25	1450	4
276	80-100(I)	50	3	1450	0.75
277	80-125(I)	50	5	1450	1.5
278	80-125(I)A	44.6	4	1450	1.1
279	80-160(I)	50	8	1450	2.2
280	80-160(I)A	46.8	7	1450	1.5
281	80-200(I)	50	12.5	1450	3
282	80-200(I)A	46.8	11	1450	3
283	80-250(I)	50	20	1450	5.5
284	80-250(I)A	46.7	17.4	1450	4
285	80-250(I)B	43.5	15	1450	3
286	80-315(I)	50	32	1450	11
287	80-315(I)A	46.7	27.9	1450	7.5
288	80-315(I)B	40.5	21	1450	5.5
289	100-100	50	3	1450	0.75
290	100-125	50	5	1450	1.1
291	100-125A	44.6	4	1450	1.1
292	100-160	50	8	1450	2.2
293	100-160A	46.8	7	1450	1.5
294	100-200	50	12.5	1450	3
295	100-200A	46.8	11	1450	3
296	100-250	50	20	1450	5.5
297	100-250A	46.7	17.4	1450	4
298	100-250B	43.5	15	1450	3
299	100-315	50	32	1450	11
300	100-315A	46.7	27.9	1450	7.5
301	100-315B	40.5	21	1450	5.5
302	100-125(I)	100	5	1450	2.2
303	100-125(I)A	87.1	3.8	1450	1.5
304	100-160(I)	100	8	1450	4
305	100-160(I)A	87.1	6.3	1450	3
306	100-200(I)	100	12.5	1450	5.5
307	100-200(I)A	86	9.3	1450	4
308	100-250(I)	100	20	1450	11
309	100-250(I)A	93.3	17.4	1450	7.5
310	100-250(I)B	87	15	1450	5.5
311	100-315(I)	100	32	1450	15
312	100-315(I)A	91	27.5	1450	11
313	100-315(I)B	72	25	1450	11
314	100-400(I)	100	50	1450	30
315	100-400(I)A	94	44	1450	22
316	100-400(I)B	87	38	1450	18.5
317	100-400(I)C	81	32.8	1450	15
318	125-125	80	5	1450	2.2
319	125-125A	71.5	4	1450	1.5
320	125-160	80	8	1450	3
321	125-160A	69.3	6	1450	2.2
322	125-200	80	12.5	1450	5.5
323	125-200A	75	11	1450	4
324	125-250	80	20	1450	7.5
325	125-250A	75	17.5	1450	7.5
326	125-250B	69	15	1450	5.5
327	125-315	80	32	1450	15
328	125-315A	75	27.5	1450	11
329	125-315B	72	25	1450	11
330	125-400	100	50	1450	30
331	125-400A	94	44	1450	22
332	125-400B	87	37.5	1450	18.5
333	150-200	160	12.5	1450	11
334	150-200A	147	10	1450	7.5
335	150-250	160	20	1450	15
336	150-250A	147	17	1450	11
337	150-250B	134	14	1450	11
338	150-315	160	32	1450	22
339	150-315A	150	28	1450	18.5
340	150-315B	138	24	1450	15
341	150-400	160	50	1450	37
342	150-400A	150	44	1450	30
343	150-400B	138	38	1450	30
344	150-400C	125	32	1450	22
345	150-200(I)	200	12.5	1450	15
346	150-200(I)A	179	10	1450	11
347	150-250(I)	200	20	1450	18.5
348	150-250(I)A	187	17.5	1450	15
349	150-250(I)B	173	14	1450	11
350	150-315(I)	200	32	1450	30
351	150-315(I)A	187	28	1450	22
352	150-315(I)B	173	24	1450	18.5
353	150-400(I)	200	50	1450	45
354	150-400(I)A	187	44	1450	37
355	150-400(I)B	173	37.5	1450	30
356	150-400(I)C	160	32	1450	22
357	200-200	200	12.5	1450	15
358	200-200A	179	10	1450	11
359	200-250	200	20	1450	18.5
360	200-250A	184.4	17	1450	15
361	200-250B	167	14	1450	11
362	200-315	200	32	1450	30
363	200-315A	189	28	1450	22
364	200-315B	173	24	1450	18.5
365	200-400	200	50	1450	45
366	200-400A	187	44	1450	37
367	200-400B	174	38	1450	30
368	200-400C	160	32	1450	22
369	200-500	320	80	1450	110
370	200-500A	300	70	1450	90
371	200-500B	277	60	1450	75
372	200-500C	253	50	1450	55
373	200-250(I)	400	20	1450	30
374	200-250(I)A	358	16	1450	22
375	200-250(I)B	322	13	1450	18.5
376	200-315(I)	400	32	1450	55
377	200-315(I)A	374	28	1450	45
378	200-315(I)B	346	24	1450	37
379	200-400(I)	400	50	1450	75
380	200-400(I)A	374	44	1450	75
381	200-400(I)B	346	38	1450	55
382	200-400(I)C	320	32	1450	45
383	200-500（I）	400	80	1450	132
384	200-500（I）A	374	70	1450	110
385	200-500（I）B	346	60	1450	90
386	200-500（I）C	320	50	1450	75
387	250-250	550	20	1450	45
388	250-250A	500	17	1450	37
389	250-300	500	20	1450	37
390	250-315	550	32	1450	75
391	250-315A	500	28	1450	55
392	250-315B	450	24	1450	45
393	250-400	550	50	1450	110
394	250-400A	515	44	1450	90
395	250-400B	450	37.5	1450	75
396	250-500	550	80	1450	200
397	250-500A	506	71	1450	160
398	250-500B	466	63.5	1450	132
399	300-250	720	20	1450	55
400	300-250A	600	17	1450	45
401	300-300	720	28	1450	75
402	300-300A	600	24	1450	75
403	300-300B	540	21	1450	55
404	300-315	720	32	1450	90
405	300-315A	650	28	1450	75
406	300-315B	580	24	1450	55
407	300-400	720	50	1450	132
408	300-400A	600	44	1450	110
409	300-500	720	80	1450	250
410	300-500A	675	70	1450	200
411	300-500B	625	60	1450	160
412	350-250	800	20	1450	75
413	350-315	800	32	1450	90
414	350-315A	748	28	1450	75
说明：以上不锈钢材质为201不锈钢，如需304、316材质需另行报价。
